Mạch đèn LED chiếu sáng là một bộ phận quan trọng của đèn LED. Nó giúp tăng giảm độ sáng đèn sao cho phù hợp với nhu cầu sử dụng. Tham khảo bài viết dưới đây của chúng tôi để có những thông tin chính xác về mạch LED.

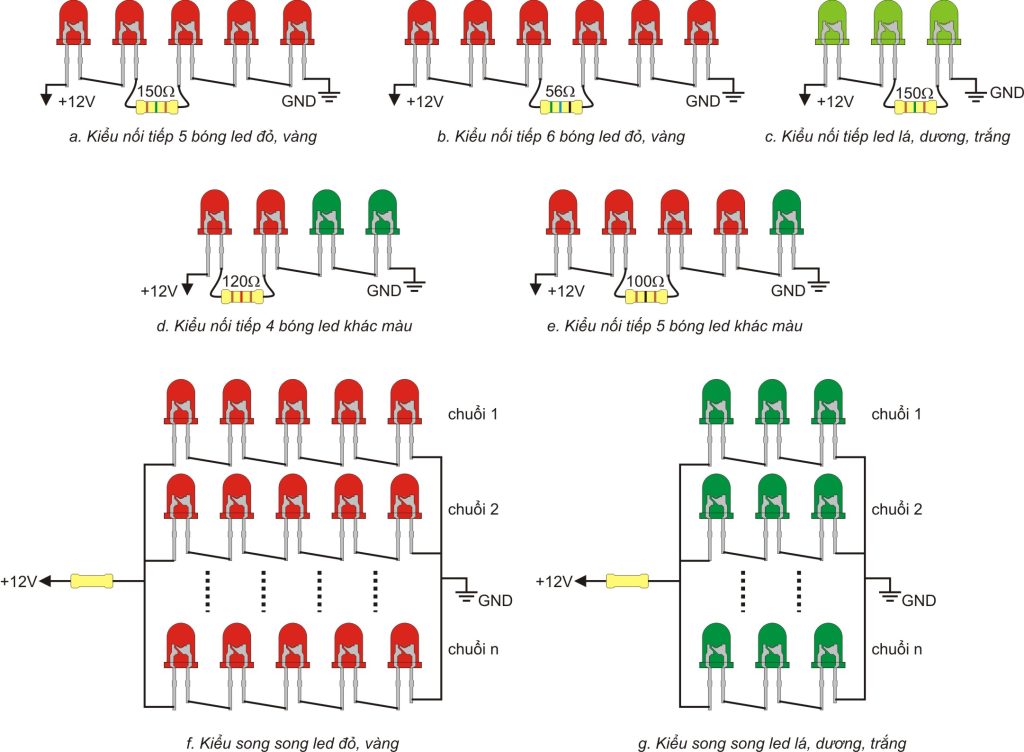

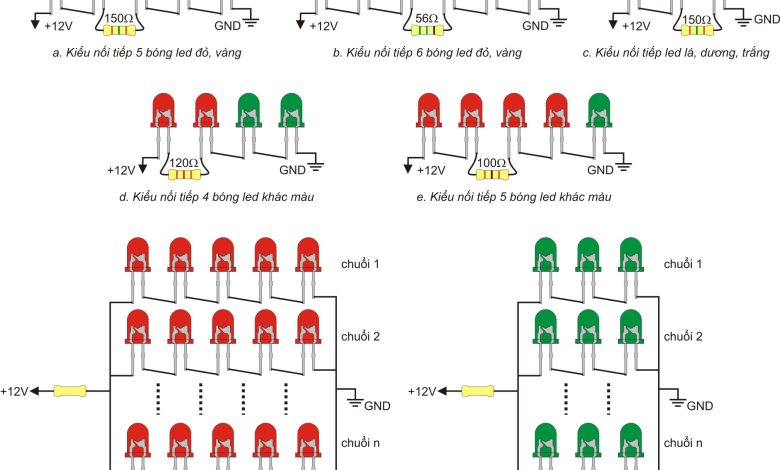

Mẫu 1 Mạch đèn LED chiếu sáng nguồn 12V
1.1 Đặc điểm nổi bật
- Mạch đèn LED 12V là dòng điện một chiều mà dòng điện dân dụng chúng ta dùng là dòng điện xoay chiều.
- Nên để sử dụng nguồn 12V an toàn và hiệu quả, ta cần đến bộ đổi nguồn chuyển dòng điện xoay chiều 220V sang dòng điện một chiều 12V.
Hai cách đấu mạch đèn 12V phổ biến
- Mạch đấu nối tiếp: Mắc nối tiếp 3 LED, 5 LED,… có sử dụng thêm điện trở.
- Mạch đấu nối song song: Mắc cực âm vào cực âm, cực dương vào cực dương và sử dụng thêm điện trở 1kW.
1.2 Hình ảnh sơ đồ

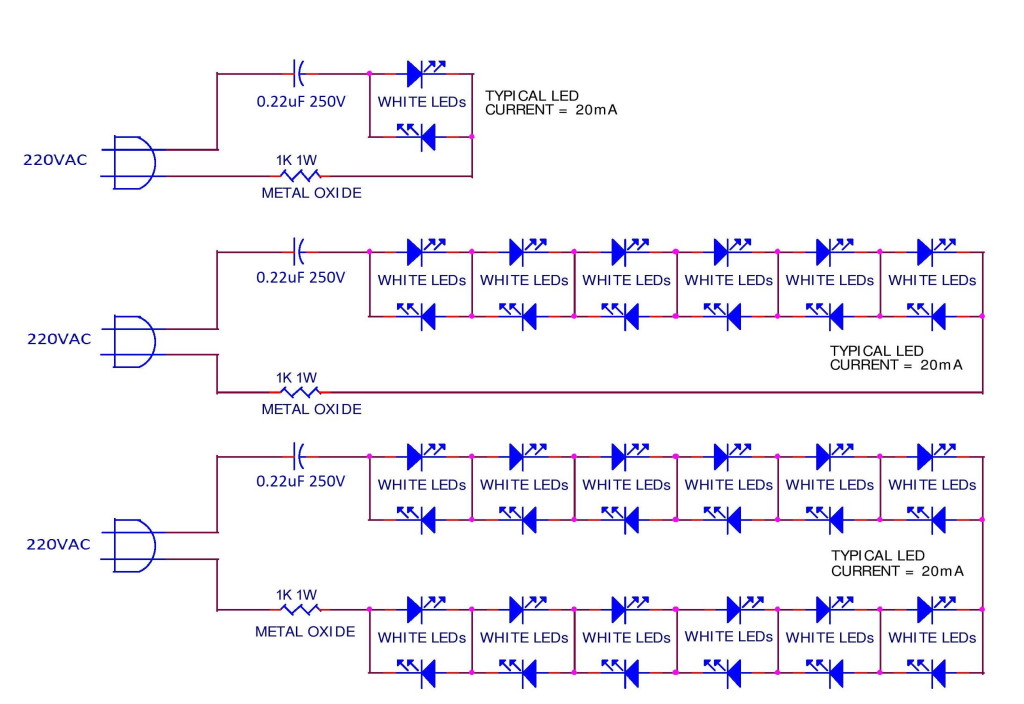

Mẫu 2 Sơ đồ mạch đèn LED nguồn 220V
2.1 Đặc điểm nổi bật
- Mạch đèn LED chiếu sáng 220V sử dụng nguồn điện xoay chiều dân dụng nên chỉ cần cắm đèn trực tiếp vào nguồn điện để sử dụng.
- Nguồn của đèn LED 220V có cường độ dòng điện 20mA.
- Tụ điện dùng trong mạch phải là loại không phân cực, có mức điện áp tối thiểu 250V và tốt nhất nên sử dụng loại 400V cho nguồn điện 220VAC.
- Công suất phát nhiệt tối thiểu là 1W, nên sử dụng loại 2W hoặc 3W để thời gian sử dụng lâu bền hơn.
2.2 Hình ảnh sơ đồ

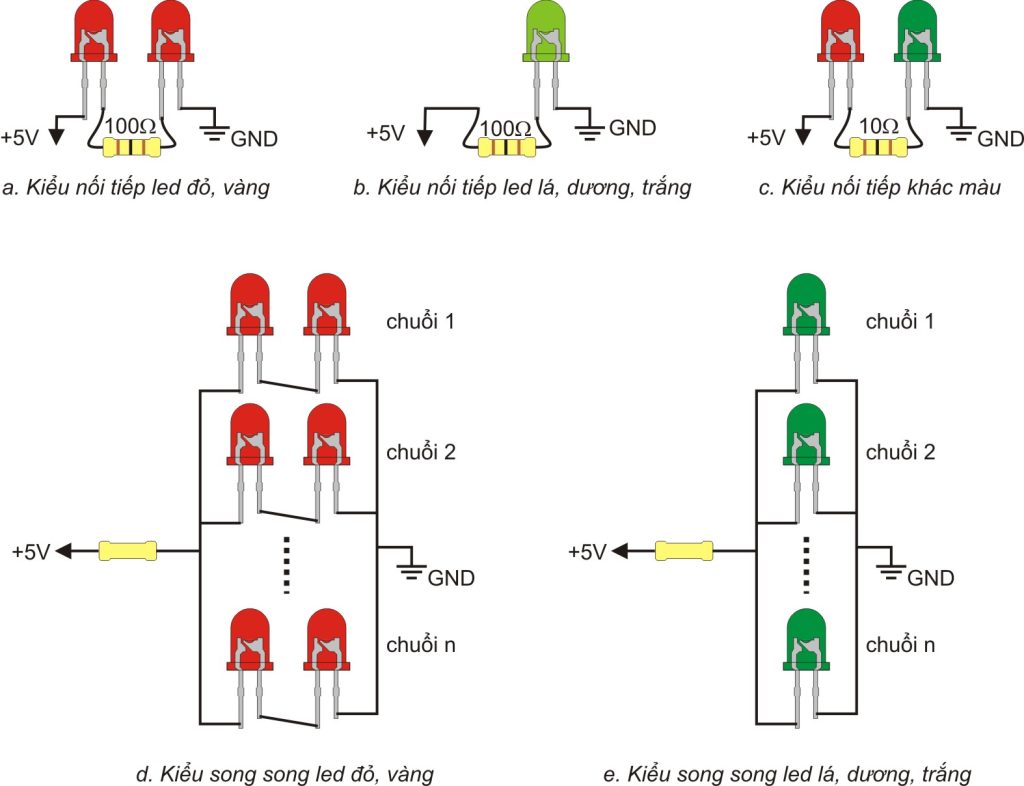

Mẫu 3 Mạch đèn LED chiếu sáng 5V
3.1 Đặc điểm nổi bật
- Mạch đèn LED 5V thường có cường độ dòng điện 40A hoặc 60A.
- Mạch đèn có tác dụng hạ thấp công suất điện khi vào đèn LED, giúp đèn phát sáng ổn định.
- Mạch thường được ứng dụng để đấu nối thắp sáng các biển quảng cáo với cường độ 20mA.
3.2 Hình ảnh sơ đồ

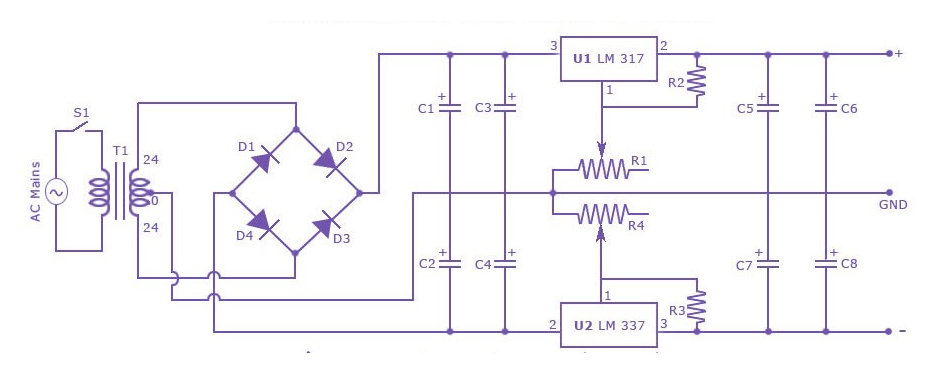

Mẫu 4 Sơ đồ đấu nối mạch điện đèn LED 24V
4.1 Đặc điểm nổi bật
- Mạch điện đèn LED 24V sử dụng dòng tải với cường độ dòng điện 30A.
- Mạch điều chỉnh ánh sáng ổn định, cơ chế mạch bảo vệ đèn tốt, hạn chế dòng điện vào quá cao.
- Có thể điều chỉnh độ sáng/ tối của bóng đèn bằng cách điều chỉnh giá trị điện áp và dòng điện đầu ra.
- Mạch phù hợp lắp đặt trong đèn LED đơn màu.
- Mạch không thích hợp để trộn nhiều màu như: đèn RGB, đèn tiết kiệm năng lượng,…
4.2 Hình ảnh sơ đồ

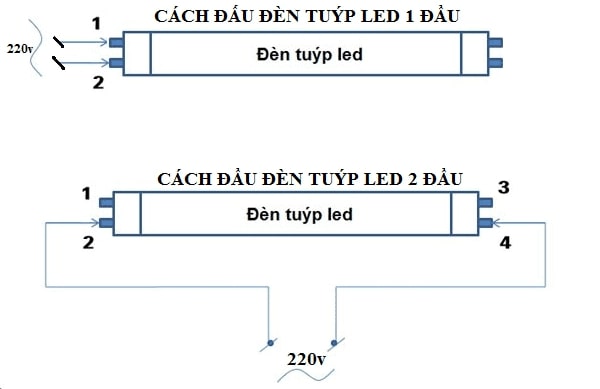

Mẫu 5 Sơ đồ mạch điện đèn LED chiếu sáng 1m2
5.1 Đặc điểm nổi bật
- Mỗi bóng đèn LED 1m2 sẽ sử dụng mức điện áp khoảng 3,5V.
- Ta có thể đấu nối tiếp nhiều bóng đèn cho mạch đèn LED 1m2.
- Hai cách đấu nối đèn LED 1m2: đấu dây 1 đầu, đấu dây 2 đầu.
5.2 Hình ảnh sơ đồ
Mẫu 6 Mạch đèn LED 50W
6.1 Đặc điểm nổi bật
- Mạch đèn LED 50W sử dụng trực tiếp dòng điện áp đầu vào 220V.
- Mạch có nhiệt độ màu sáng trắng, phù hợp để trang trí, quảng cáo, lắp chiếu sáng và các dịch vụ cộng đồng
6.2 Hình ảnh sơ đồ

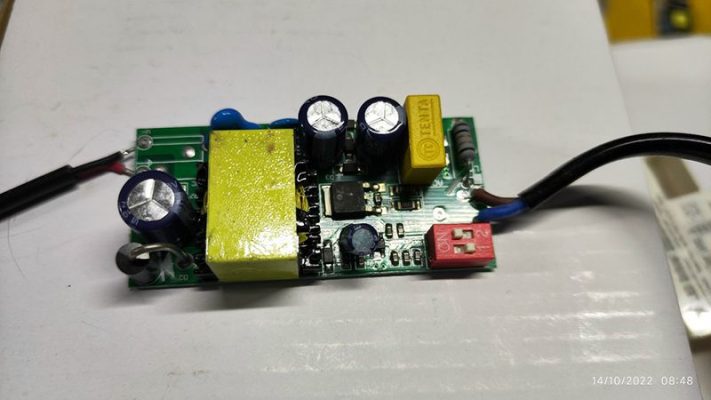

Mẫu 7 Mạch đèn LED âm trần
7.1 Đặc điểm nổi bật
- Mạch đèn LED âm trần có điện áp đầu vào 160 – 260V, đầu ra 48 – 60V.
- Mạch tự động chuyển dòng điện xoay chiều thành dòng điện một chiều khi dòng điện dân dụng đi qua.
- Cấu tạo mạch gồm 6 khối: Mạch chỉnh lưu, khối điều khiển – đóng cắt, cơ cấu dập xung kim, biến áp, tụ lọc đầu ra, đèn LED.
7.2 Hình ảnh sơ đồ

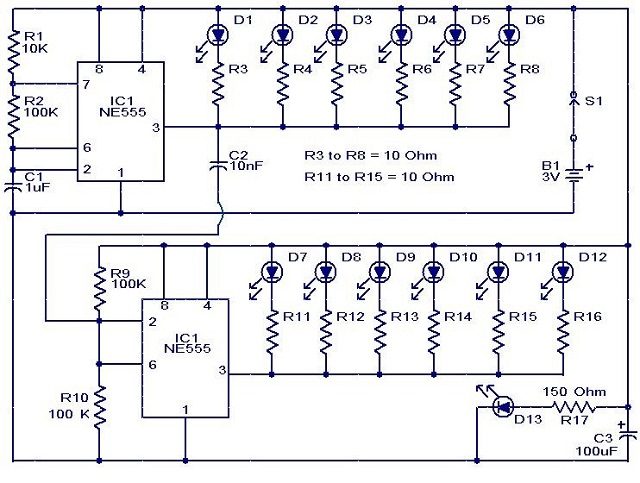

Mẫu 8 Sơ đồ mạch điện đèn LED siêu sáng
8.1 Đặc điểm nổi bật
- Mạch nguồn đèn LED siêu sáng không sử dụng biến áp chỉ sử dụng điện trở, tụ và diode zener.
- Thiết bị chiếu sáng có dòng điện dưới 220V sẽ tự động được biến đổi thành dòng điện phù hợp với đèn.
8.2 Hình ảnh sơ đồ

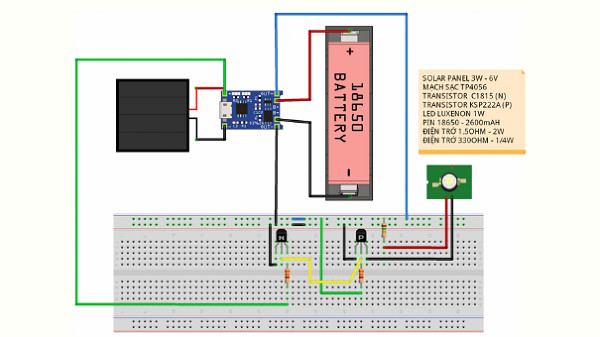

Mẫu 9 Bộ mạch đèn năng lượng mặt trời
9.1 Đặc điểm nổi bật
- Mạch đèn năng lượng mặt trời giúp đèn tự động chiếu sáng vào ban đêm và tự tắt vào ban ngày.
- Ngoài khả năng cảm biến ánh sáng, mạch đèn còn có khả năng cảm biến chuyển động, cảm nhận khi có người, vật chuyển động lại gần và tự động bật sáng.
9.2 Hình ảnh sơ đồ

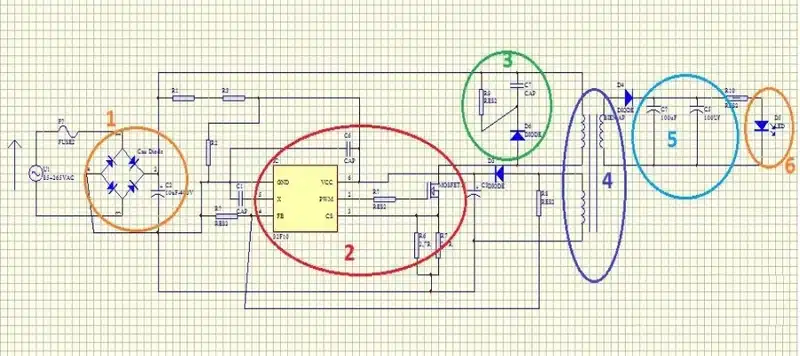

Mẫu 10 Sơ đồ mạch nguồn đèn LED – LED driver
10.1 Nguyên lý hoạt động
- Khối 1: Cầu điốt có chức năng chỉnh lưu, biến nguồn điện xoay chiều đầu vào AC thành dòng điện một chiều DC.
- Khối 2: Gồm IC điều khiển và bộ bộ đóng ngắt Mosfet. Khối hoạt động dựa trên nguyên lý tạo nên những xung dao động một chiều, làm khối 4 hoạt động. Khi dòng điện thay đổi thì IC sẽ điều khiển đóng ngắt Mosfet để công suất luôn ở trạng thái ổn định.
- Khối 3: Khối có chức năng làm phẳng xung điện đầu ra của Mosfet. Khi xung một chiều ra khỏi mosfet sẽ không bị nhiễu kim. Thao tác này giúp tăng tuổi thọ đèn LED.
- Khối 4: Khối làm nhiệm vụ điều chỉnh ngưỡng điện áp xuống mức hoạt động của đèn LED là 10V, 12V hay 24VDC.
- Khối 5: Khối gồm các bộ tụ điện lọc điện áp đầu ra, san phẳng điện áp đầu ra giúp ánh sáng phát ra từ chip LED hoạt động ổn định. Với các bộ nguồn kém chất lượng thì tụ điện sẽ không đủ lớn để xử lý và khiến cho đèn dễ xảy ra lỗi hơn trong quá trình hoạt động.
- Khối 6: Khối chính là đèn LED. Chip LED trong thân đèn phát sáng khi có dòng điện chạy qua làm điốt phát sáng.
10.2 Hình ảnh sơ đồ

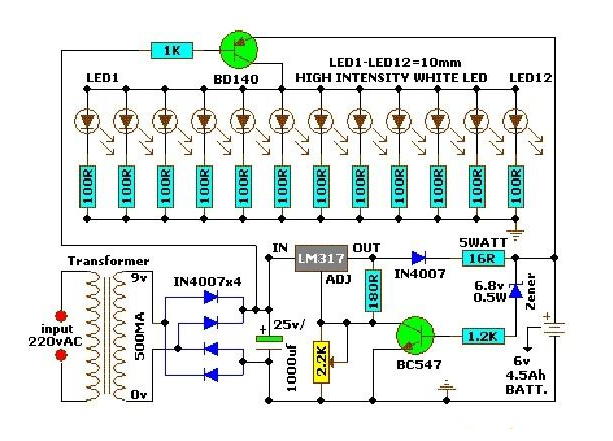

Mẫu 11: Sơ đồ mạch đèn chiếu sáng khẩn cấp giá thành rẻ
11.1 Đặc điểm nổi bật
- Đèn chiếu sáng khẩn cấp là loại đèn tự động bật sáng khi nguồn điện 220V bị mất đột ngột, có khả năng duy trì nguồn sáng và không gây gián đoạn, hoảng loạn khi mất điện.
- Nó có độ sáng cao do sử dụng đèn LED trắng.
- Đèn khẩn cấp có bộ sạc pin riêng. Khi pin được sạc đầy, quá trình sạc sẽ tự động dừng.
11.2 Hình ảnh sơ đồ
Trên đây là toàn bộ những thông tin hữu ích về mạch đèn LED chiếu sáng. Hy vọng qua bài viết này, quý khách hàng sẽ có thêm kinh nghiệm trong việc chọn mua một thiết bị chiếu sáng phù hợp với mục đích sử dụng.
