Sơ đồ đấu đèn LED 1m2 sẽ phác thảo toàn bộ phần đầu nối dây, phục vụ cho quá trình lắp đặt, sửa chữa và thay thế. Bài viết này sẽ tổng hợp đầy đủ các thông tin quan trọng và chia sẻ hướng dẫn đấu bóng đơn giản nhất 2025.
1. Sơ đồ đấu đèn LED 1m2

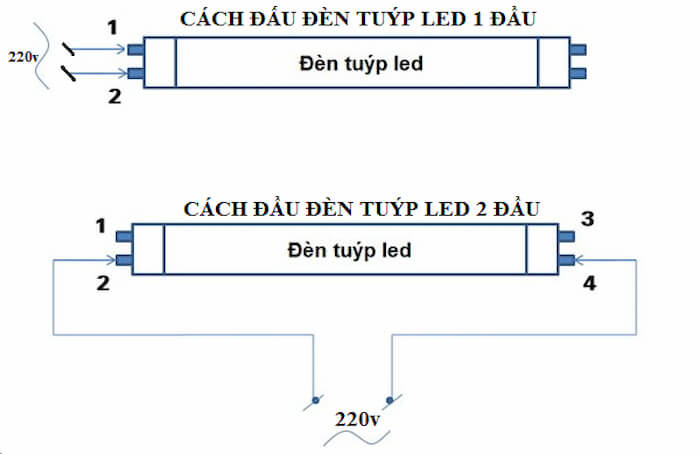

1.1 Sơ đồ mạch đèn LED 1m2
1.2 5 bước đấu đèn tuýp LED 1m2 đơn giản
Sau khi đã có sơ đồ đấu đèn tuýp LED, các bước thực hiện sẽ trở nên đơn giản và dễ dàng hơn. Cụ thể:
- Bước 1: Ngắt toàn bộ nguồn điện để đảm bảo an toàn trước khi thực hiện đấu nối.
- Bước 2: Sử dụng bút thử điện để xác định nguồn điện không còn hoạt động.
- Bước 3: Xác định cực âm và cực dương của nguồn điện.
- Bước 4: Đấu nối cực dương của đèn với cực dương của nguồn, cực âm của đèn với cực âm của nguồn.
- Bước 5: Bật nguồn điện và kiểm tra tình trạng hoạt động của đèn.
1.3 Chi tiết sơ đồ mạch điện đèn LED 1m2
- Khối 1: Mạch chỉnh lưu
- Khối 2: Khối điều khiển – Đóng cắt
- Khối 3: Cơ cấu dập xung kim
- Khối 4: Biến áp
- Khối 5: Tụ lọc đầu ra
- Khối 6: Đèn LED
2. Sơ đồ đấu đèn LED 1m2 T8

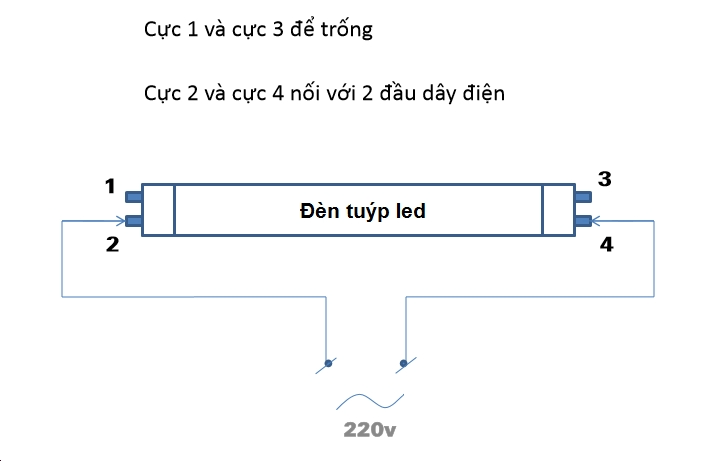

2.1 Sơ đồ đấu đèn LED T8 1m2
2.2 Cách đấu bóng đèn T8
Chuẩn bị dụng cụ
Các dụng cụ cần thiết để đấu bóng theo sơ đồ mạch điện đèn LED 1m2 gồm:
- 1 bóng đèn tuýp LED T8.
- Máng đèn LED hoặc máng đèn huỳnh quang.
- 1-2m dây điện.
- Tua vít.
Hướng dẫn đấu bóng đèn tuýp LED T8 theo sơ đồ
- Bước 1: Ngắt nguồn điện và sử dụng bút thử điện để đảm bảo không có dòng điện chạy qua, an toàn khi đấu nối.
- Bước 2: Tháo tắc te và chấn lưu ra khỏi máng đèn (với máng đèn huỳnh quang) bằng tua vít.
- Bước 3: Nối dây nguội (dây trung) giữa đầu B với đầu 4 rồi nối tiếp với đầu 3. Dây pha nối đầu A với đầu 2 và nối tiếp vào đầu 1.
- Bước 4: Tiến hành lắp bóng đèn tuýp vào máng đèn và bật nguồn điện kiểm tra hoạt động của đèn.
3. Sơ đồ đấu đèn LED 1m2 Rạng Đông

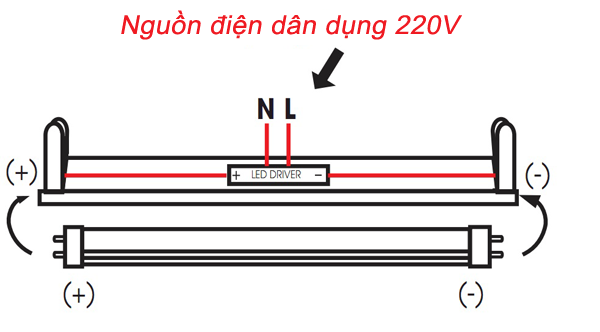

3.1 Sơ đồ lắp đặt đèn tuýp LED Rạng Đông 1m2
3.2 Cách lắp đèn tuýp LED Rạng Đông có nguồn trong
- Bước 1: Trước khi thực hiện đấu nối cần ngắt toàn bộ nguồn điện để đảm bảo an toàn.
- Bước 2: Quan sát sơ đồ đấu dây đèn tuýp LED đôi, bạn sẽ thấy 2 cực phía trên của đèn sẽ để trống. Sau đó thực hiện nối 2 cực dưới của đèn vào dòng điện 220V.
- Bước 3: Bật nguồn điện và kiểm tra hoạt động của bóng tuýp LED.
3.3 Cách đấu đèn LED 1m2 Rạng Đông có nguồn rời bên ngoài
- Bước 1: Ngắt toàn bộ nguồn điện để đảm bảo an toàn.
- Bước 2: Quan sát sơ đồ đấu dây đèn tuýp LED 1m2 và tháo phần nguồn điện của đèn cũ.
- Bước 3: Đấu nối nguồn điện xoay chiều 220V với nguồn của bóng đèn tuýp LED.
- Bước 4: Đấu nối nguồn điện trực tiếp vào đèn tuýp LED tương tự như cách đấu nối đèn tuýp có nguồn trong.
- Bước 5: Bật nguồn điện và kiểm tra hoạt động của đèn tuýp LED.
4. Sơ đồ mạch đèn LED 1m2 Điện Quang
4.1 Hình ảnh sơ đồ đèn LED 1m2
4.2 Hướng dẫn đấu đèn tuýp Điện Quang
- Bước 1: Ngắt toàn bộ nguồn điện để đảm bảo an toàn trong quá trình đấu đèn..
- Bước 2: Với các loại bóng đèn cũ, cần tháo bỏ phần Starter và lắp bóng đèn LED lên là hoàn tất lắp đặt.
Lưu ý: Tuân thủ nguyên tắc đi dây điện cơ bản chung trong đấu đèn.
5. Sơ đồ đấu đèn LED 1m2 Philips

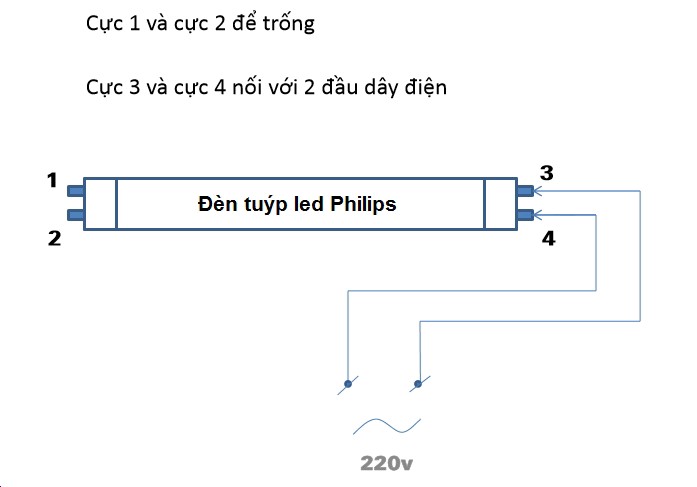

5.1 Hình ảnh sơ đồ
5.2 Cách nối dây điện đèn LED Philips
- Bước 1: Tháo bóng đèn tuýp cũ và máng đèn.
- Bước 2: Gỡ bỏ tắc te và tăng phô ra khỏi máng đèn.
- Bước 3: Đấu nối bộ nguồn vào 2 cực đại của chân máng đèn theo nguyên tắc. Dây màu đỏ nguồn nối với cực dương và màu đen nối với cực âm của đèn.
- Bước 4: Lắp lại máng và bóng đèn tuýp LED Philips mới.
- Bước 5: Bật nguồn điện và kiểm tra hoạt động của đèn.
Bài viết trên là những thông tin hữu ích nhất về sơ đồ đấu đèn LED 1m2 mà chúng tôi cung cấp đền quý khách hàng. Hy vọng quý khách sẽ có trải nghiệm thật thú vị trong quá trình lắp đặt và sử dụng đèn tuýp LED.
